Il sistema Prefabbricati modello piano
è costituito da un'orditura principale di travi-canali
tipo "H" in c.a.p. fissate ai pilastri (dotati di pluviale incorporato per
la resa a terra delle acque meteoriche), e da un'orditura secondaria di
copponi Argento che (lunghi fino a 22 m, con sezione trasversale a forma di
"V" aperta larga 2.40 m e alta 56 o 91 cm) sono tra loro collegati da
elementi ad alto potere coibente costituiti da - a scelta - coppelle sandwich,
coppelle alucem o coppelle dotate di shed per illuminazione orientata; in modo
tale che l'interasse dei copponi risulta variabile da 4 a 6 m. Il coppone
Argento è un tegolone precompresso "sandwich" costituito da uno strato di
calcestruzzo (cls) di intradosso strutturalmente portante, uno strato coibente
in polistirene espanso completamente incapsulato nel cls, e una lamiera
grecata di impermeabilizzazione.
Le coppelle di collegamento sono disponibili in materiale plastico trasparente
pluristrato, in sandwich di lamiera (normale o inox) e polistirene espanso.
La larghezza delle coppelle coibenti doppio-strato, che collegano i copponi Argento,
e la loro trasparenza o meno, vengono scelte in funzione di esigenze di luce,
coibenza, economicità: le coppelle-lucernario consentono una diffuzione eccellente
della luce naturale; l'impiego di coppelle opache impedisce un eccessivo irraggiamento;
la scelta di un interasse di copponi minore assicura una maggiore inerzia termica;
le coppelle-shed consentono una illuminazione naturale non diretta.Diponibile anche
nella versione "Arg" con luce tegolo < 13.50 e maglie fino a 30 m x 13.50
(in questo caso il tegolo non presenta ricalata sotto estradosso trave).
|

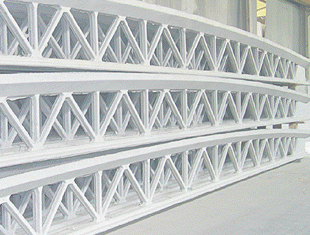

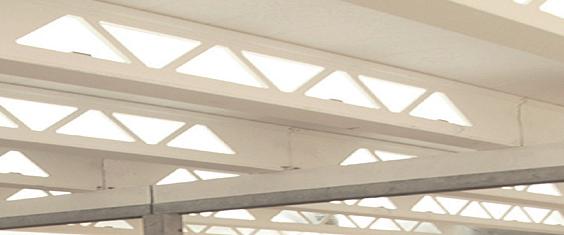

La TRAVE RETICOLATA è costituita da due
elementi continui di cemento armato precompresso a cavi aderenti, uniti tra loro da
tralicci in cemento armato ordinario. La parte superiore ha sezione trasversale e
profilo longitudinali tali da costituire anche canale di raccolta delle acque piovane.
La parte inferiore, invece, ha una forma che consente il corretto alloggiamento
dell'armatura di precompressione ed una sagomatura che permette l'inserimento dei
vari tipi di plafonatura.
|
La copertura viene realizzata con lastre in alluzinc.
Il sistema reticolo si completa poi con l'inserimento della plafonatura dotata di
strato coibente in corrispondenza del corrente inferire; l'intercapedine ottenuta
tra copertura e soffittatura costituisce un volume sfruttabile per qualunque esigenza
impiantistica oltre ad essere una naturale camera d'aria ventilata che invera
il sistema tipo “tetto freddo”.
Questo sistema prefabbricati a DOPPIA PENDENZA, identificativo di una
tradizione decennalle della prefabbricazione del Nord Italia rimane ad oggi la soluzione
ottimale per numerose tipologie di edificio. L'inclinazione delle falde ne permette
l'impiego anche in zone molto nevose, oltre a permettere una corretta penetrazione di
luce zenitale. la trave si completa con tegoli TT posti inclinati.
L'impermeabilizzazione e coibentazione avviene generalmente in opera.
Trave a doppia pendenza in cap con sezione corrente ad "I", raccordata a sezioni
rettangolari alle estremità ed estradosso a falde inclinate del 12 %.
La sezione trasversale ad I è variabile in funzione delle lunghezze e delle
relative portate e varia da dim 40-10-28 cm per la serie leggera a 50-12-50 cm per
la serie pesante.
La resistenza caratteristica al fuoco standard è R 90', che può raggiungere R 120'
ùcon opportune armature aggiuntive.
La movimentazione avviene tramite n 2 o 4 ganci di sollevamento posizionati in
funzione alla lunghezza della trave Il fissaggio alle strutture portanti è realizzato
con profili metallici e bulloni zincati.
|
